Wasserrad
Restaurator Wilhelm Reinhardt
Auf dieser Seite sind 12 Fotos.

Copyright by: W. Reinhardt
Giebelwand,
während der Bauphase



Copyright by: W. Reinhardt

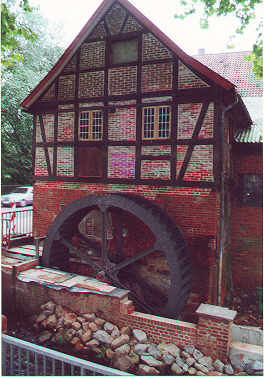

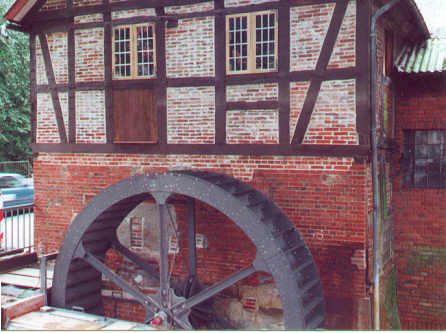

Wasserrad 4,50m Durchmesser,
Das unterschlächtige Wasserrad hat belüftete Zellen,
ist feuerverzinkungsgerecht konstruiert und feuerverzinkt,
die Achse ist aus hochfestem Stahl, gegossene Naben (siehe unten),
die Oberfläche ist zusätzlich speziallackbeschichtet.
Das Kropfgerinne aus Stahl (im Bachbett einbetoniert) hat zum Rad nur
einen Spalt von 3mm, welches mit der großen Schaufelzahl
für einen guten Wirkungsgrad sorgt.
Barocke Eichenfenster mit Karniesbleischienen und alten,
mundgeblasenen Glasscheiben neu hergestellt.








Copyright by: W. Reinhardt

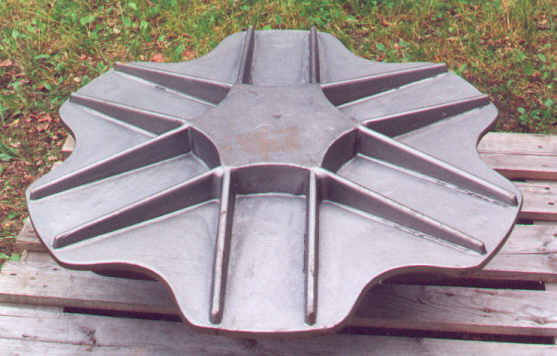

Neu hergestellte, gegossene Nabe
Außenseite, Gewicht ca. 230kg
Zustand vor der mechanischen Bearbeitung.




Copyright by: W. Reinhardt

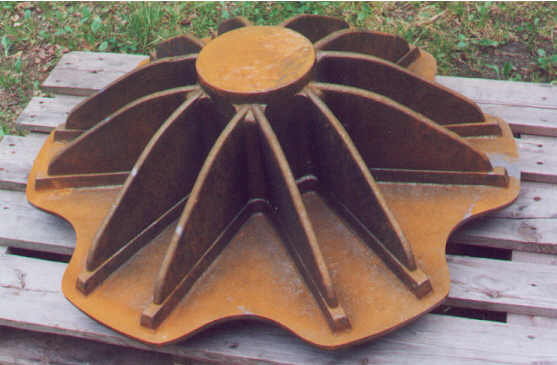

Neu hergestellte, gegossene Nabe
Innenseite, Gewicht ca. 230kg
Zustand vor der mechanischen Bearbeitung.




Copyright by: W. Reinhardt

 Nabe
Innenseite, Detail




Copyright by: W. Reinhardt

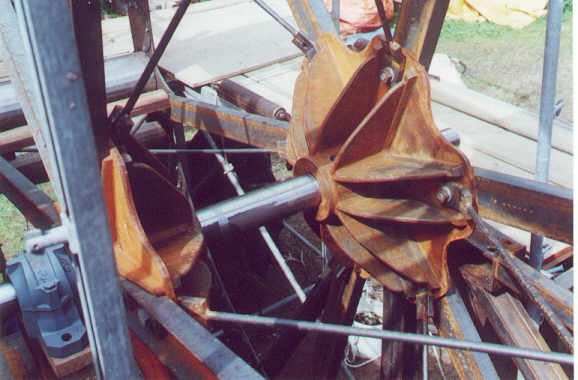

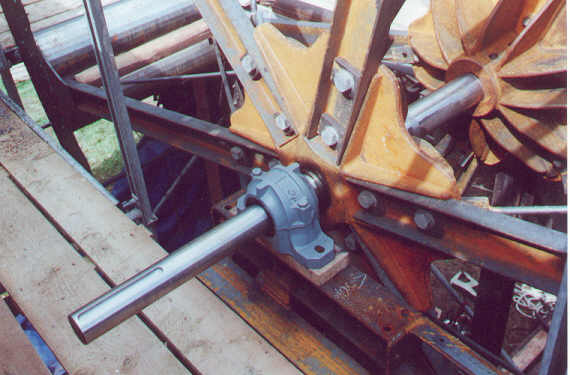

Achsdetail
Naben mechanisch bearbeitet
An diesem Achsende kann ein Kraftabgriff erfolgen.
Übrigens: ein Prony`scher Zaum zur Feststellung der Kilowattzahl
z.B. eines Wasserrrades ist vorhanden.


Copyright by: W. Reinhardt

Achsdetail




Copyright by: W. Reinhardt

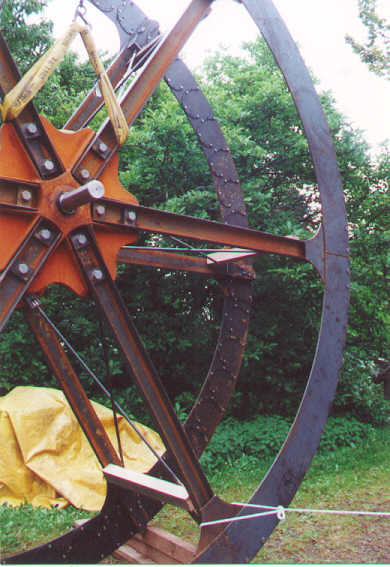

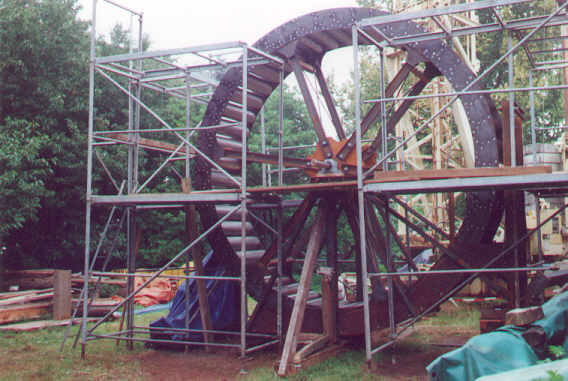

Ansicht während der Herstellung




Copyright by: W. Reinhardt
Ansicht während der Herstellung






Copyright by: W. Reinhardt

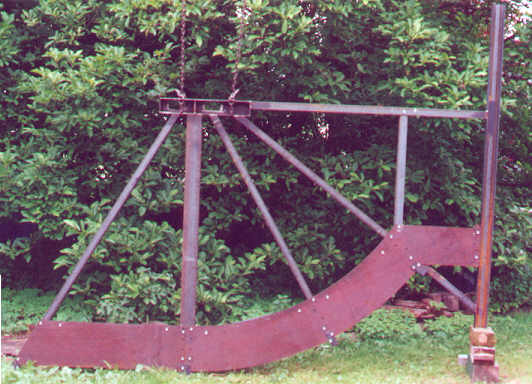

Kropfgerinneseitenteil





Copyright by: W. Reinhardt

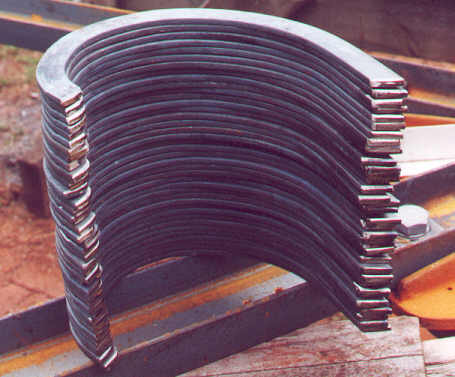

Neu hergestellte, handgeschmiedete Schaufelhalter
etwa 40 Stück von 96 insgesamt.



Copyright by: W. Reinhardt

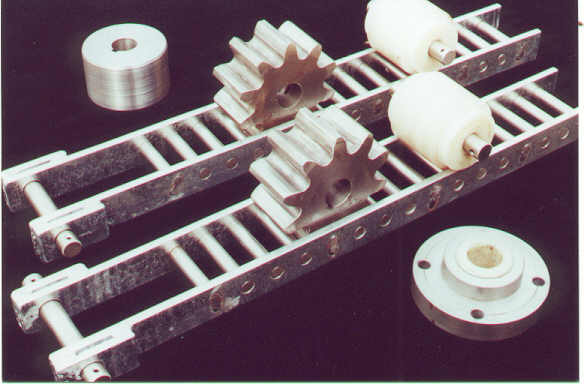

Neu konstruierter, neu hergestellter Triebstock
für das Öffnen und Schließen des Schützes,
Rundmaterial Niro, Flachmaterial feuerverzinkt und speziallackiert,
Zahnräder aus Guß angefertigt- alles Eigenanfertigung.
Schützentafel aus Eiche, Stärke statisch berechnet, für Hochwasser ausgelegt.

Das Rad hat jetzt überschägig gerechnet >1.000.000 Umdrehungen hinter sich!
