Auf dieser Seite befinden sich 3 Zeichnungen
Anfertigung von verformungsgerechten Bauaufnahmezeichnungen

Copyright by: W. Reinhardt

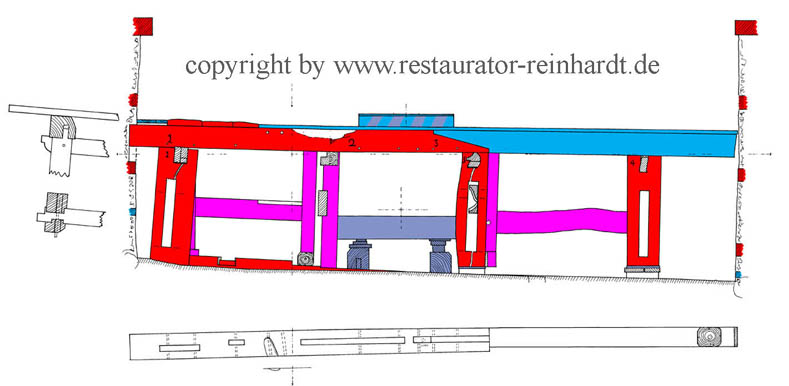

Getriebestuhl einer Wassermühle
Die Farben stellen die verschiedenen Bauzeiten dar,
rot sind die Bauhölzer des ersten Gebäudezustandes

Copyright by: W. Reinhardt

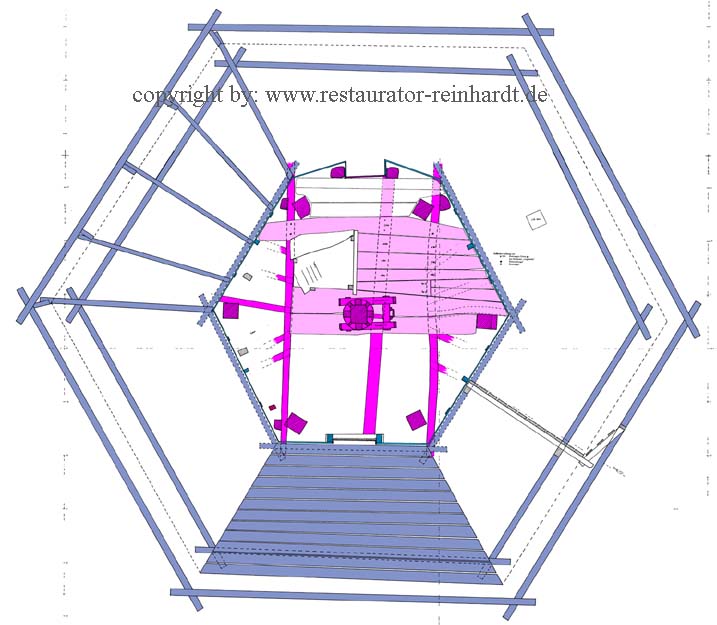

Aufsicht auf eine Windmühlengalerie

Copyright by: W. Reinhardt

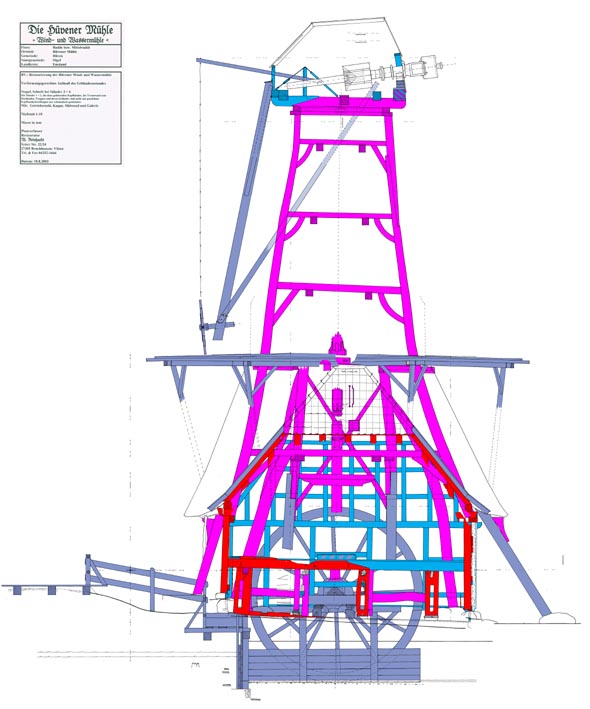

Schnittzeichnung durch eine kombinierte Wind- und Wassermühle.
Die Zeichnung ist etwa 0,90 mal 2,50 m groß, die Maße wurden vor Ort millimetergenau ermittelt.
Die Zeichnung ist hier nicht schief eingestellt, die Mühle stand tatsächlich so schief.
